  產品介紹:

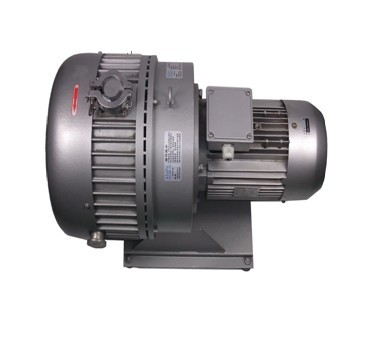

產品名稱:WXJ無油渦旋真空泵

無油渦旋真空泵

一、無油渦旋真空泵的產品用途及使用范圍:

   WXJ600無油渦旋真空泵是我公司借鑒國外廠家先進技術和經驗,消化和吸收了IWATA LEYBOLD EDWARDS 等公司的先進構造,是我公司自主開發成功的新一代無油真空泵。它具有較高的壓縮比,在較寬的壓力范圍內有穩定的抽速,性能達到國際先進水平,替代國外價格高昂的同類產品。它不會污染真空腔體,也不會造成泵體周圍的環境污染,還可以在大氣壓附近連續運轉,操作十分簡單,實現綠色真空,節能減排的首選機型。它廣泛應用于分子泵連接、醫療儀器、電子、半導體、醫藥、真空包裝、太陽能、真空干燥過濾、科研、分析儀表、真空固定、氣體脫氣、真空成型、泄漏檢測、加速器、濺射裝置、回收裝置等。

二、無油渦旋真空泵的工作原理:

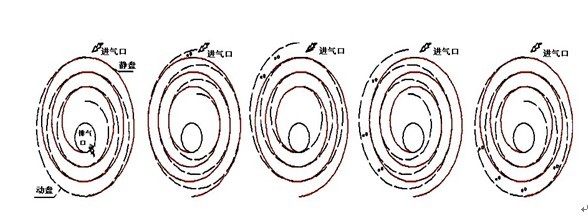

無油渦旋真空泵的工作原理


   無油渦旋真空泵是兩條漸開線螺旋曲線盤構成,即一個靜渦旋盤和一個動渦旋盤。動渦旋盤作偏心安裝,靜渦旋盤與動渦旋盤便形成月芽形腔體。隨著動渦旋盤轉動,月芽形腔體不斷向里旋轉壓縮,最后從中間排出至出氣口。動渦旋盤連續運轉,氣體不斷從進氣口吸入、壓縮,由出氣口排出,形成真空。


三、無油渦旋真空泵的技術參數:

型號
WXJ600
50HZ
60HZ
抽氣速度
m3/h
40
10
48
12
L/S
極限壓力
Pa
mbar
≤5
≤0.05
≤5
≤0.05
最大入口壓力
大氣壓
操作的環境濕度范圍
5-40℃
入口連接
KF-40
出口連接
KF-25
冷卻系統
空氣冷卻
保護等級
IP
55
在25℃和6%濕度下處理水蒸汽
g/day
25
噪音
dB(A)
66
重量
Kg
58
外形尺寸
cm
550×350×400

電動機的技術參數

電動機的相關數據
WXJ600
類 型
三相全封閉4極感應電動機
1LG0096-4AA21
絕緣類型B/IP55
功率? 50HZ
60HZ
1500W
1750W
電壓? 50HZ? A
60HZ? A
220V/380V(Δ/Y)
440V(Y)
在50HZ下的轉速
在60HZ下的轉速
1390r/min
1680r/min
距離1米處的噪聲級 dB(A)
空氣沖洗口打開時噪聲級dB(A)
≤52
≤57
重量? Kg
23

四、無油渦旋真空泵的安裝:

4.1 檢查產品
1.檢查包裝箱是否正面朝上,然后打開它。
2.檢查產品型號是否是你訂購的型號。
3.檢查有無損壞。如有損壞,應向承運公司提出索賠。
4.卸去入口卡箍和出口卡箍。
5.檢查產品包裝塑料袋內的裝箱清單,品名、數量是否包裝齊全。

4.2 工作環境
1.有電擊危險。要把泵安裝在不使之暴露在潮濕條件(例如雨水或蒸汽)下的區域。電源接頭上的潮氣,可能造成短路而導致人身傷害或電擊。
2.有爆炸和著火危險。安裝的區域不應暴露在易爆、易燃?xì)怏w或其它有關的危險物中。否則,泵可能引發爆炸或火災。
3.在5℃-40℃的環境溫度下操作。如果超出此環境溫度范圍操作,則可能造成著火、損壞或故障。
4.確保適當通風。要把設備安裝在通風良好的區域。因?yàn)闇u旋泵是通過空冷的通風不良可能造成異常過熱、著火或故障。
5.要把泵安裝在適當?shù)牡胤健0惭b區域應使之不暴露在灰塵或腐蝕性氣體中。未能將泵安裝在合適的地方,可能產生損壞或故障。安裝泵的區域,應使之不暴露在鐵、碎石、磨料或木材粉塵等碎屑中。安裝區域,應使泵不受日光直接照射。日光直接照射可能造成高溫和故障。

4.3 泵的安裝:該泵備有用于運輸?shù)钠鹬氐醐h(huán)螺栓。應當使用具有足夠承載能力的起吊設備。在泵被吊起移動時,絕不要站在懸吊起來的泵下方。要把泵安裝在牢固的水平地面(斜度小于5°)上。安裝不平穩,可能引發故障。如果地面不穩固,則應通過以下方法來固定泵:利用泵底腳上的10×φ8mm孔固定。

4.4 電氣連接:電氣連接必須由合格的電工進行。否則,可能發生電擊或火災。在泵上接線之前,要斷開輸入總電源。不這樣做,可能
造成電擊傷害。在接線之前,應當檢查電源和電壓。三相電動機可用兩種電壓:380V 50HZ; 440V 60HZ。

五、無油渦旋真空泵和真空系統的連接:

1.泵的入口(法蘭)為KF40,出口(法蘭)為KF25。
2.一般是采用泵入口直接與真空室連接,但前提是必須是清潔的氣體。
3.如有碎屑和水蒸汽、塵埃等,建議采用如下圖連接。
4.把隔離閥安裝在真空室和泵的入口之間,以防止在起動或停機的時候,碎屑從真空泵回抽到真空室內。
5.我們建議使用自動閥作為隔離閥,它在電源出故障時關閉,以防止碎屑從泵內側回抽到真空室中。
6.在隔離閥和泵的入口之間安裝充氣閥,在系統運行過程中打開此充氣閥,可以清除泵內的污垢和水蒸汽。
7.在真空室和真空泵之間,要使用清潔的連接管。我們建議在泵的入口和真空室之間采用軟管,使得泵的振動不會傳播給真空室。
8.確保在操作過程中排氣管不堵塞。
9.確保泵的出口壓力不超過大氣壓。

六、無油渦旋真空泵的操作:

1.不要把危險氣體或易爆、易燃、有毒或腐蝕性氣體,或含有化學品、溶劑或粉末的物質,噴到人身上,如果泵送這樣的氣體,可能因暴露在有害物質、爆炸或火災之下而造成人身傷害。
2.決不要把手指或異物放入風扇罩、電動機組的通風孔中。否則,手指可能受傷,或者異物可能吹入你的眼里。
3.決不要卸走或更改安全設備或絕緣部件。卸走或更改這類設備,可能造成電擊,或被旋轉體造成人身傷害。
4.不要在卸下風扇罩的情況下運轉設備。
5.當卸下接線端子罩時,不要進行操作。

起動

1.在起動泵之前,先檢查各連接接口的情況,要密封,否則會影響真空度。
2.如果抽吸濕空氣或可冷凝的蒸汽,則應如下所述,在起動泵之前,打開進氣口,以凈化之。
3.在泵初次起動或長時間閑置之后,泵要達到它的極限壓力,需要6-8小時。
關閉入口隔離閥,連續運轉泵6-8小時,每小時打開充氣閥2-3次,每次放空3-5秒鐘。但若中間停過泵,潮氣可能進入泵中,達到極限壓力所需的時間會延長。
4.在起動泵和停泵的時候,要關閉真空泵和真空室之間的隔離閥。否則,碎屑可能從泵回抽到真空泵中。
5.當再起動已經處在工作溫度下的泵時,在起動泵之前,要打開充氣閥放空3-5秒鐘。否則,泵的溫度可能變得不穩定,造成故障。

操作

接下述步驟開始起動泵:
1.關閉隔離閥,以防止碎屑從真空泵回抽到真空室內。(打開充氣閥,如安裝了此閥的話)。
2.接通真空泵。
3.打開隔離閥(關閉充氣閥,如果安裝了此閥的話),給真空室抽氣。

抽氣

1.連續運轉泵接近它的極限壓力(例如,前級渦輪分子泵),可能使異物或潮氣沉積在泵內而造成故障。
2.操作時,關閉隔離閥并打開充氣閥放空3-5秒若干次,這樣每天進行一次,以清除泵內異物。
3.在指定的濕度下操作在抽蒸汽時,入口氣體溫度必須低于50℃。當蒸汽濕度高于50℃時,要在真空室和泵之間的管道中安裝冷凝器或冷阱,以便把入口蒸汽溫度降低到50℃以下。抽吸溫度高于50℃的蒸汽,可能產生故障。

抽排蒸汽

1.在抽蒸汽時,要打開空氣進氣口,如果在關閉該口的情況下抽蒸汽,則冷凝的潮氣留在泵內,將造成故障。
2.當打開空氣進氣口時,噪聲級和極限壓力增大。

空氣沖洗的目的

1.吸入泵內的潮氣量,依真空室內的溫度和壓力而變。抽吸潮濕氣體,可導致潮氣冷凝在泵內。這種殘留的潮氣可能使泵的極限壓力性能變差或出故障。
2.當真空室內含有濕度大于60%RH的氣體時,必須打開空氣進氣口運轉泵。
3.打開空氣進氣口運轉泵去除潮氣,使泵能夠達到它的極限壓力。

停機

1.在抽排蒸汽之后,繼續在打開空氣進氣口的情況下運轉1小時以上。如果在抽
2.排蒸汽后立即關閉空氣進氣口或停泵,則冷凝的潮氣會留在泵內造成故障。
3.在停機的時候,為了防止碎屑從真空泵回抽到真空室內,要關閉隔離閥(打開
4.充氣閥,如果安裝了此閥的話)。
5.將真空泵關閉。
6.在泵停止時,大氣從空氣進氣口回吸到泵內,泵內壓力變成等于大氣壓力。為了保持真空室中的真空狀態和防止碎屑從真空泵回吸到真空室內,應當在停泵之前,關閉通往真空室的隔離閥。

七、無油渦旋真空泵的維護:

1.忽視維護和檢查,可能導致泵的性能不良和出故障。
2.為了去除積存在真空泵內的碎屑,要在使泵的入口與大氣相通(或打開充氣閥放空3-5秒若干次,如果安裝了此閥的話)的情況下運轉泵3-5秒(每天一次)。
3.在進行維護之前,要讓泵冷卻下來。如果停泵后立即進行維護,可能造成人身傷害,如灼傷。

關斷電源

1.在進行維護或檢查之前,一定要關斷電源。不這樣做,可能因電擊或旋轉部件的撞擊而造成人身傷害。
2.如果環境溫度過高,則要求更頻繁的維護。維護的時間間隔 是以環境溫度5-40℃,年平均溫度為25℃為基礎定出的。
3.如果環境溫度較高,則應縮短維護的時間間隔。
4.維護時間表是在假定泵暴露在清潔氣體中的情況下制定的。

維護時間:
加潤滑脂 5000-10000小時
軸承 5000-20000小時 (聽異常聲音檢查)
密封件 5000-20000小時

5.在抽排蒸汽時,由于蒸汽溫度、排氣量、排氣的頻繁程度和蒸汽中的物質會影響泵的工作,故必須縮短維護。

拆卸

如果需要拆開真空泵泵體,可按如下步驟和方法
1.將泵頭和機腳連接的螺栓卸掉,取下泵頭。
2.將泵頭后面的風罩拆下;用軸擋卡簧鉗將曲軸兩端的軸擋去掉,用六角扳手松開兩端止頭螺絲,取下兩頭風葉。
3.卸下端蓋和靜渦旋盤連接的螺栓(拆螺栓前看吸氣嘴和端蓋之間有沒有記號線,如沒有請先劃一條線以后再拆下螺栓)。將外殼拆下,就拆開泵頭。

更換

1.檢查內部零件,如果發現損壞或已嚴重磨損或不靈活。請及時更換。
2.更換軸承,請注意不損壞軸或軸孔
3.更換密封件,請注意不損壞軸孔或密封槽。
4.更換端面密封時,如密封件始終脫落,請在密封槽里間隔地涂點潤滑脂,以起到粘住密封件的作用。

七、無油渦旋真空泵的故障排除:
如果泵出了故障,請參照下表,幫助解決問題。
如果不能解決問題,請與廠方聯系。

故?? 障
可能原因
補救措施
泵無法啟動
斷路器故障
檢查和修理
接地松動或斷線
修理或更換
電機電壓過低
檢查電源
電動機故障
檢查和修理
泵卡死
檢查泵連接和泵體
達不到極限壓力
管路漏氣
檢查管道密封性
潮氣或溶劑冷凝于泵中
將泵的入口破空,并運轉幾分鐘,然后關閉入口,運轉泵24小時左右。安裝冷阱或過濾器,防止水和溶劑進入泵內。
密封件損壞
更換
法蘭劃傷
更換法蘭
真空泵選小
更換大的泵
管路太長太細
更換較短或直徑更大的管路
聲音異常,振動
連接松動
緊固連接
泵不成水平
將泵調平
異物進入泵內
檢查和修理
軸承損壞
更換軸承
電動機出故障
檢查和修理
