一、JZP2SP羅茨大氣噴射水環真空機組結構及特點：
羅茨大氣噴射水環真空機組是由羅茨泵，大氣噴射泵及雙級水環泵串聯組成，廣泛應用于制藥，化工行業中的真空蒸餾，物料脫水，以及電工行業的真空浸漬，煤油氣相干燥，粉未冶金燒結，食品工業冷凍干燥等工藝中。
特點：
極限真空較高，在低壓力下有較大抽速。
大氣噴射泵以空氣作為動力，不消耗功率，節約能源。
有了大氣噴射泵，降低了羅茨泵出口壓力，減輕了羅茨泵工作負載，使羅茨泵長期工作不發熱。
根據用戶不同需求，有以下方案可供選擇。
單羅茨—大氣噴射—雙級水環泵
雙羅茨—大氣噴射—雙級水環泵
|
|

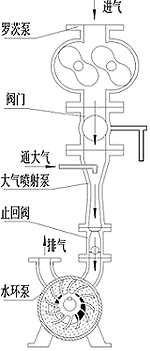

羅茨大氣噴身水環真空機組示意圖 |

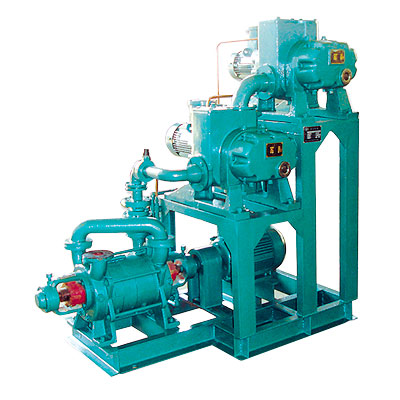

雙羅茨大氣噴射雙級水環真空機組系統原理圖 |
二、單羅茨大氣噴射雙級水環真空機組主要性能參數：
型號
|
泵型號 |
抽氣速率
(L/s) |
極限壓力
(Pa) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
大氣噴射泵 |
前級泵 |
主泵 |
前級泵 |
JZP2S35P |
ZJP150 |
PQ3 |
2SK3 |
150 |
40 |
100 |
50 |
3 |
7.5 |
JZP2S31P |
ZJP150 |
PQ6 |
2SK6 |
150 |
100 |
50 |
3 |
11 |
JZP2S43P |
ZJP300 |
PQ6 |
2SK6 |
300 |
150 |
50 |
4 |
11 |
JZP2S41P |
ZJP300 |
PQ12 |
2SK12 |
300 |
150 |
80 |
4 |
22 |
JZP2S53P |
ZJP600 |
PQ12 |
2SK12 |
600 |
200 |
80 |
7.5 |
22 |
三、雙羅茨大氣噴射雙級水環真空機組主要性能參數表：
型號
|
泵型號 |
抽氣速率
(L/s) |
極限壓力
(Pa) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
中間泵 |
中間泵 |
前級泵 |
主泵 |
中間泵 |
前級泵 |
JZP2S321P |
ZJP150 |
ZJP70 |
PQ3 |
2SK3 |
150 |
2 |
100 |
50 |
3 |
1.5 |
7.5 |
JZP2S441P |
ZJP300 |
ZJP70 |
PQ3 |
2SK3 |
300 |
150 |
50 |
4 |
1.5 |
7.5 |
JZP2S421P |
ZJP300 |
ZJP150 |
PQ6 |
2SK6 |
300 |
150 |
50 |
4 |
3 |
11 |
JZP2S541P |
ZJP600 |
ZJP150 |
PQ6 |
2SK6 |
600 |
200 |
50 |
7.5 |
3 |
11 |
JZP2S521P |
ZJP600 |
ZJP300 |
PQ12 |
2SK12 |
600 |
200 |
80 |
7.5 |
4 |
22 |
| JZP2S641P |
ZJP1200 |
ZJP300 |
PQ12 |
2SK12 |
1200 |
250 |
80 |
11 |
4 |
22 |
| JZP2S731P |
ZJP1800 |
ZJP600 |
PQ25 |
2SK25 |
1800 |
250 |
100 |
15 |
7.5 |
25 |
說明：機組型號中， 2S —代表雙級水環泵， P －代表大氣噴射泵。 |
