一、螺桿真空泵的產品介紹：

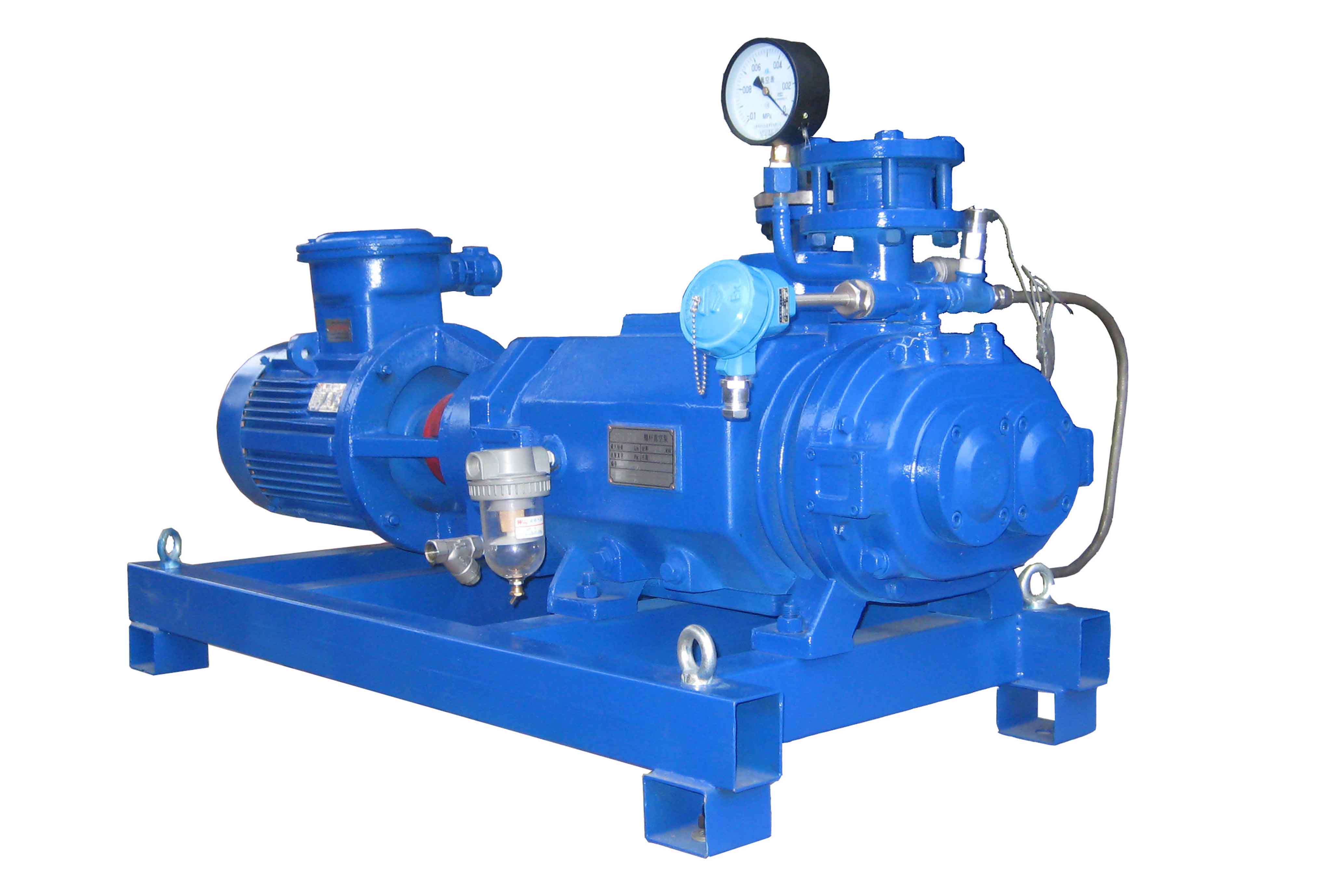

LG系列螺桿真空泵（又名雙螺桿真空泵，無油干式螺桿真空泵等）是一款干式真空泵。因螺桿真空泵無需油潤滑或水密封，泵腔內完全無油，因此螺桿真空泵在半導體、電子工業中要求無油潔凈真空的場合以及化工制藥中對溶劑的回收工藝等具有不可比擬的優勢，可廣泛替代旋片式真空泵、滑閥式真空泵、水環式真空泵、水噴射真空泵、往復式真空泵、羅茨水環真空機組等。
LG系列螺桿真空泵的一個導程相當于一級泵，多個導程的螺桿真空泵相當于多級泵串聯，相對于爪式真空泵、多級羅茨真空泵等多級串聯的干式真空泵而言，因螺桿真空泵的各級泵之間無內部通道，而是直接將氣體從吸氣側推送至排氣側，因此在抽除可凝性氣體、帶有粉塵及顆粒物的氣體時不易堵塞且清洗方便。
二、螺桿真空泵的產品性能及規格：
型號 |
LG－30 |
LG－70 |
LG－180 |
最大抽氣速率（L/s） |
30 |
70 |
180 |
極限壓力 |
0.3 |
0.3 |
0.05 |
最高排氣壓力 |
1.3 |
1.3 |
1.3 |
電機功率 |
4 |
7.5 |
18.5 |
轉速（r/min） |
2890 |
2900 |
2930 |
吸氣口直徑 |
DN40 |
DN50 |
DN100 |
排氣口直徑 |
DN40 |
DN50 |
DN65 |
齒輪腔用油量（L） |
1.3 |
1.6 |
4.0 |
冷卻水用量（L/h） |
120 |
210 |
600 |
冷卻水允許最高壓力（MPa） |
0.6 |
0.6 |
0.6 |
冷卻氣體量（m3/h） |
18 |
25 |
30 |
吸氣端密封類型 |
O型圈 |
排氣端密封類型 |
機械密封 |
軸伸處密封類型 |
骨架油封 |
噪聲（dB） |
82 |
85 |
85 |
重量（㎏） |
260 |
370 |
680 |
三、螺桿真空泵工作原理：
如圖所示，LG系列螺桿真空泵內裝有一對平行的旋轉狀的轉子（1和2），其中一件轉子的旋轉方向?yàn)橛倚硪患䴙樽笮蓚�(gè)轉子在泵體（9）內通過一對齒輪（3）保持同步反向旋轉。轉子與轉子之間、轉子與泵體之間沒有摩擦且保持一定的間隙，兩個轉子與泵體之間形成了密封腔（4），密封腔的個數等于轉子的旋轉圈數。
兩個轉子在按圖中方向旋轉時，與吸氣口（5）相連的密封腔的空間逐漸變大，氣體被吸入并被傳送到排氣側，排氣側的密封腔（6）空間在旋轉過程中逐漸變小，氣體被壓縮到排氣口（7）。長時間運轉時需向泵體及端蓋的夾套（8）內通入適量的冷卻水以對泵進行冷卻。因壓縮熱主要在排氣側（9）產生，為了充分冷卻轉子，在多數工況下可以將適量的空氣或其它合適的氣體通過摻氣口（10）導入泵腔內。
四、螺桿真空泵主要特點：
LG系列螺桿真空泵 結構緊湊，占地面積小。
◆ 結構簡單，維修方便。泵的維修及保養無需專用工具。
◆ 單泵即可達到30Pa～5Pa的極限壓力，工作范圍較寬。
◆ 根據系統工況配用合適的羅茨真空泵可組成干式真空泵機組，大大提高低壓區的抽氣速率并減小功耗。
◆ 泵腔內無油，對被抽系統無污染，可獲得潔凈真空。
◆ 泵腔內無油，非常容易實現對溶劑的回收。
◆ 泵腔及螺桿表面有鍍鎳層或PTFE涂層可供選擇，可抽除大量水蒸汽及多種腐蝕性介質。
◆ 因工作過程中無廢油、廢水的排放，對環境無污染。
◆ 對冷卻水的要求較低，對于泵的冷卻，普通的循環水即可滿足要求，且冷卻水量較小。
LG系列螺桿真空泵 清洗方便。如泵腔內進入污物需清洗時，只需打開泵的吸排氣口，開啟泵后從泵的吸氣口加入適量的水或清洗劑即可將泵清洗干凈，無需拆卸整臺泵。
|
