產品介紹:
產品名稱:
SZB型水環式真空泵
一、
SZB型水環式真空泵
的產品概況:
SZB型懸臂水環式真空泵
適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%,特別適合于大型水泵引水用。
SZB型水環式真空泵
目前制造的本型號泵有:SZB-4、 SZB-8。其中4(8)表示當水銀柱高為520毫米時的氣量(升/秒)。
二、
SZB型水環式真空泵
的結構說明:
SZB型水環式真空泵

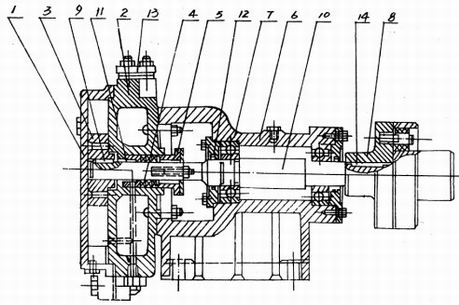

結構如圖一所示、工作室由泵體(2)、泵蓋(1)構成,上有進排氣口(詳見圖三),下有放水螺塞(15)(見圖三),泵蓋上有指示旋轉方向的箭頭,泵體有填料函和填料壓蓋(5),內裝填料(4)密封,泵體側面的螺絲孔(16)(見圖三)為補充水環消耗用水。 由鑄鐵制成葉輪(3),有12個葉片呈放射狀均分布,有平衡孔(其中兩個套扣供拆卸用)平衡軸向力。葉輪平鍵(9)與軸(10)聯接并可沿軸向滑動調節間隙。軸為優質鋼制成,支承在泵的托架((6)內的兩個滾珠軸承(17)上,右端有彈性聯軸器(8)和電機直接聯接。托架(6)用鑄鐵制成,有止口保證與泵體準確聯接,軸承間有空腔,可存潤滑油,用稀油或黃油滑均可。從傳動方向看,泵軸為逆時針方向旋轉(右邊法蘭為排氣口,左邊法蘭為進氣口)。
1.泵蓋 2. 泵體 3. 葉輪 4. 填料 5. 填料壓蓋 6.托架 7.滾珠軸承
8. 聯軸器 9.葉輪平健 10.泵軸 11.填料環 12.軸承壓蓋 13.法蘭盤 14.聯軸器平健
三、
SZB型水環式真空泵
的主要技術數據:
型 號
排氣量Q
毫米汞柱
(mmHg)
最大真空 度
轉數
(轉/分)
電機功率(千瓦)
口徑
泵重(kg)
米2/小時
升/秒
吸入
吐出
SZB-4
19.8
5.5
440
80%
1450
1.5
ZG1"
ZG1"
42
14.4
4
520
7.2
2
600
0
0
650
SZB-8
38.2
10.6
440
80%
1450
2.2
ZG1"
ZG1"
45
28.8
8
520
14.4
4
600
0
0
650
