噴射泵工作原理：

蒸汽噴射泵有一定壓強的工作，蒸汽通過拉瓦爾噴咀，減壓增速（蒸汽的勢能轉變為動能）以超音速噴入混合室，與被抽介質混合，進行能量交換，混合后的氣體入擴壓器，減速增壓（動通轉化為壓強能），為了減少后級泵的抽氣負荷，配置冷凝器，通過有一定溫差的兩種介質對流，進行熱交換，達到冷凝高溫介質目的，排到大氣壓。(原理見下圖）

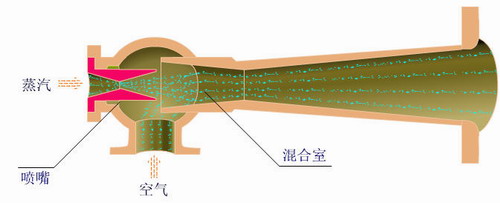

蒸汽噴射泵工作原理圖

機組工作原理：
1.本泵之第一級水蒸汽噴射泵連接到生產設備抽及其氣體、蒸汽或氣體并在泵內壓縮到10mmhg左右。
2.本泵之第二級水蒸汽噴射泵繼續壓縮上述工作介質到70mmhg然后排之氣體引往列管冷凝器冷凝。冷凝后的液體進入下部第三級水環泵抽吸，壓縮后往大氣中。

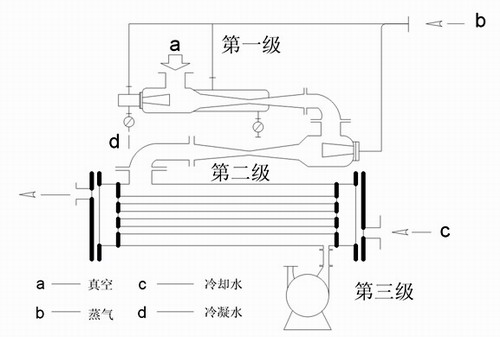

結構原理圖

（1）起動順序
1、把所有堆截止閥和閘閥關閉。
2、蒸汽管道徹底排污，排水，一直放出廢氣，供應飽和蒸汽，排污閥稍微打開一些。
3、開啟水環泵把供應泵用水閥打開，開啟真空總管中截止閥，達到大約93、9毫巴�！�
4、起動二級蒸汽噴射泵，噴嘴前輸入蒸汽壓力最低不能低于3、5巴，最高不能高于5巴。
5、起動一級蒸汽噴射泵，噴嘴前蒸汽壓力不能低于3、5巴。
6、所有噴射泵開啟后，調節好冷凝器的進水閥，使它排出水溫度不超過36℃。

（2）停機順序
1、關閉真空總閥。
2、關閉第一級噴射泵汽閥。
3、關閉第二級噴射泵汽閥及蒸汽總閥。
4、放氣停水環泵，關閉所有供水閥。

安裝：
1、蒸汽噴射真空泵可以在室外露天安裝。如果停工或在結冰氣候時，整個裝置能快速排水，因為已經裝了內連管以備快速排水。
2、水環泵一定要有足夠的靜壓，泵的填料箱一定有水封。在泵的排水管中裝一個止回閥，以防止間歇或脈沖的空氣回流。為了有效平衡冷凝器之間的壓力差，管道封閉回路，一定要有合適的回路長道，最好在每一條回路管的最低位裝一條放水管道，同時也可作為清洗冷凝器時出水口。
3、安裝蒸汽管道時，必須注意盡量要使送到噴嘴的蒸汽盡可能干燥，從蒸汽分離器到噴射泵之間帶保溫。蒸汽管道越短越好，分離器應該長期保持干燥，為此接到噴射泵的蒸汽管一定要從蒸汽主管道上端接出溫蒸汽不但腐蝕噴嘴和過早擴散，而且嚴重影響小噴嘴口的功能。

由于要求高真空度，以及尤其泵內小噴嘴口徑，所以一定要檢查裝在蒸汽過濾器與噴射泵內蒸汽噴嘴之間的氣管是否干凈。蒸汽噴射泵裝上所謂進汽小氣箱，可以很方便把噴嘴拆下來，用一支探針直覺檢查噴嘴通路。蒸汽墊圈不要偏心放置，以免影響蒸汽自由流動截面積。

維護：

1 、應定期壓緊填料，如填料因磨損而不能保證所需的密封時應換新填料，填料不能壓得過緊，正常壓緊的填料允許水成滴漏出，但量不得
太多，應用油浸石棉繩做填料。
2 、但實測的溫度不應大于70℃，軸承室內整個空間的2/3用黃油裝滿，正常工作的軸承每年應裝油3-4次，每年至少清洗軸承一次，并將潤
滑油全部更換。
